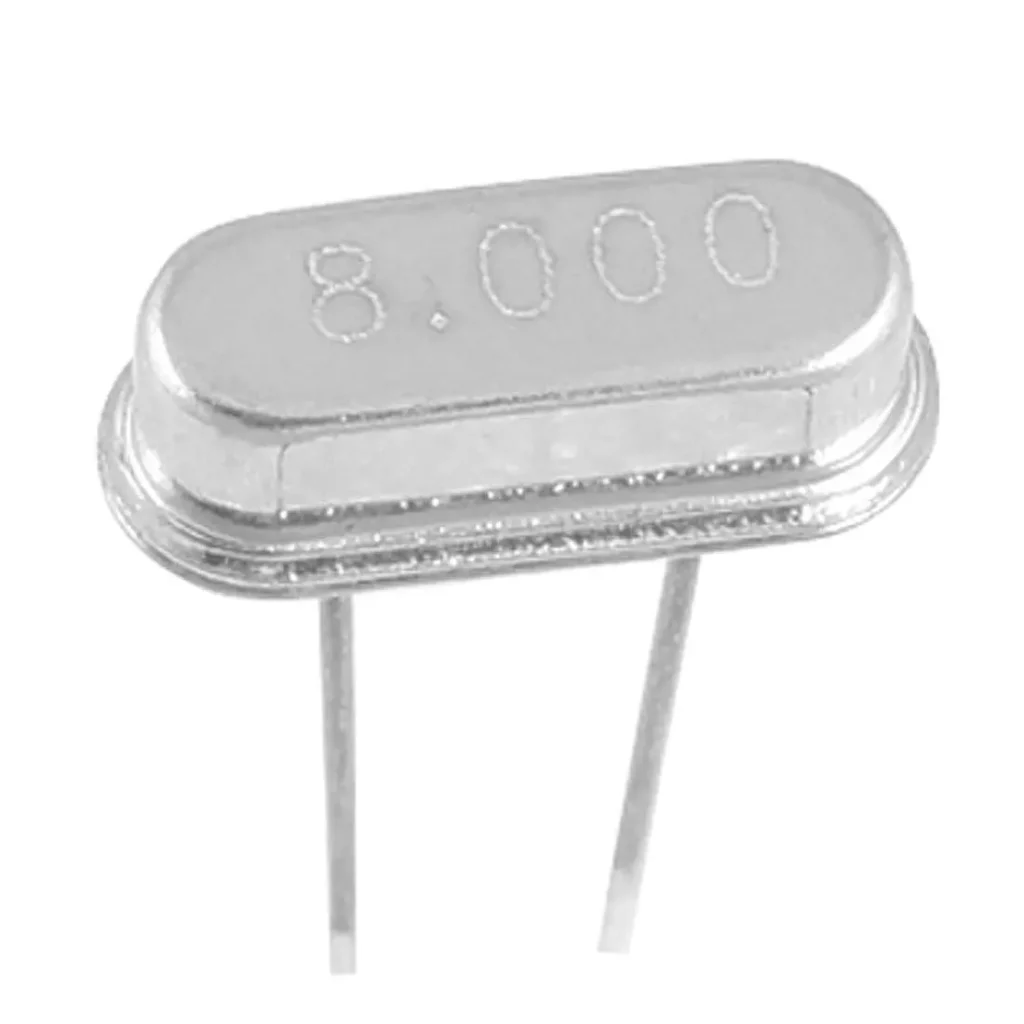

En el entorno de la electrónica, los osciladores son componentes esenciales que generan señales periódicas sin necesidad de una entrada periódica. Estos circuitos son ampliamente utilizados en una variedad de aplicaciones, desde relojes y computadoras hasta sistemas de comunicación y dispositivos médicos. Uno de los componentes clave en un oscilador es el oscilador de cristal, también conocido como cristal de cuarzo.
¿Cómo funcionan los cristales osciladores?
Los cristales osciladores son dispositivos piezoeléctricos que utilizan el efecto piezoeléctrico para generar una señal eléctrica. El efecto piezoeléctrico es la propiedad que tienen algunos materiales, como el cuarzo, de generar una carga eléctrica cuando se les aplica una presión mecánica o una tensión eléctrica.
El oscilador de cristal consta de un cristal de cuarzo cortado en una forma específica, generalmente en forma de placa o resonador. Cuando se aplica una tensión eléctrica al cristal, este se deforma físicamente debido al efecto piezoeléctrico. La deformación mecánica del cristal a su vez genera una tensión eléctrica, creando así un circuito de retroalimentación positiva.
La frecuencia de oscilación del cristal está determinada por su forma, tamaño y propiedades piezoeléctricas. Los cristales osciladores más comunes operan en el rango de megahercios (MHz) y se utilizan en aplicaciones de alta frecuencia como sistemas de comunicación y dispositivos de radio. Sin embargo, también existen cristales osciladores que operan en el rango de kilohercios (kHz) para aplicaciones de baja frecuencia.
¿Cómo funciona el circuito oscilador?
El circuito oscilador es el encargado de mantener la oscilación del cristal a la frecuencia deseada. Consiste en una combinación de componentes electrónicos, como resistencias, condensadores y transistores, que proporcionan la retroalimentación necesaria para que el cristal oscile.
El circuito oscilador se conecta al cristal de cuarzo a través de dos electrodos, uno en cada extremo del cristal. Estos electrodos permiten la aplicación de una tensión eléctrica al cristal y la recogida de la señal resultante.
La retroalimentación positiva en el circuito oscilador se logra utilizando un amplificador. Este amplificador amplifica la señal generada por el cristal y la devuelve al cristal con una fase y amplitud adecuadas para mantener la oscilación. El circuito oscilador también puede incluir componentes adicionales, como filtros y etapas de amplificación, dependiendo de las necesidades específicas de la aplicación.
Cómo serigrafiar vasos de cristal: tutorial paso a paso
¿Qué hace un cristal de cuarzo?
Un cristal de cuarzo en un oscilador tiene dos funciones principales: actuar como un resonador mecánico y proporcionar una referencia de frecuencia precisa.
Como resonador mecánico, el cristal de cuarzo tiene una frecuencia de resonancia natural determinada por su forma y tamaño. Cuando se aplica una tensión eléctrica al cristal, este entra en resonancia y oscila a su frecuencia natural. La forma y el tamaño del cristal determinan la frecuencia de oscilación del oscilador.
Además de su función como resonador, el cristal de cuarzo proporciona una referencia de frecuencia precisa. Los cristales de cuarzo son conocidos por su estabilidad y precisión en la generación de frecuencias. Esto los convierte en la elección ideal para aplicaciones que requieren una señal de frecuencia constante y precisa, como relojes y sistemas de comunicación.
El oscilador de cristal es un componente esencial en los circuitos electrónicos que generan señales periódicas. Su funcionamiento se basa en el efecto piezoeléctrico del cuarzo, que permite la generación de una señal eléctrica a partir de una deformación mecánica. El circuito oscilador proporciona la retroalimentación necesaria para mantener la oscilación del cristal a la frecuencia deseada. Como resultado, los osciladores de cristal son ampliamente utilizados en una amplia gama de aplicaciones donde se requiere una señal de frecuencia constante y precisa.
