El fusible de vidrio es un componente fundamental en el ámbito de la electricidad y la electrónica. Su principal función es proteger los circuitos eléctricos y electrónicos de posibles sobrecargas y cortocircuitos, evitando daños mayores en los equipos y garantizando la seguridad de las instalaciones.
Tipos de fusibles
Existen diferentes tipos de fusibles de vidrio, cada uno diseñado para cumplir con requisitos específicos en distintos ámbitos de aplicación. A continuación, mencionaremos algunos de los tipos más comunes:
Fusibles de automoción
Los fusibles de automoción son ampliamente utilizados en vehículos para proteger el cableado y el equipamiento eléctrico. Estos fusibles están diseñados para circuitos de corriente continua de hasta 24 voltios, aunque algunos modelos pueden soportar hasta 42 voltios. Además de su uso en automóviles, también se emplean en otros productos eléctricos.
Fusibles de cuchilla o fusibles de uña

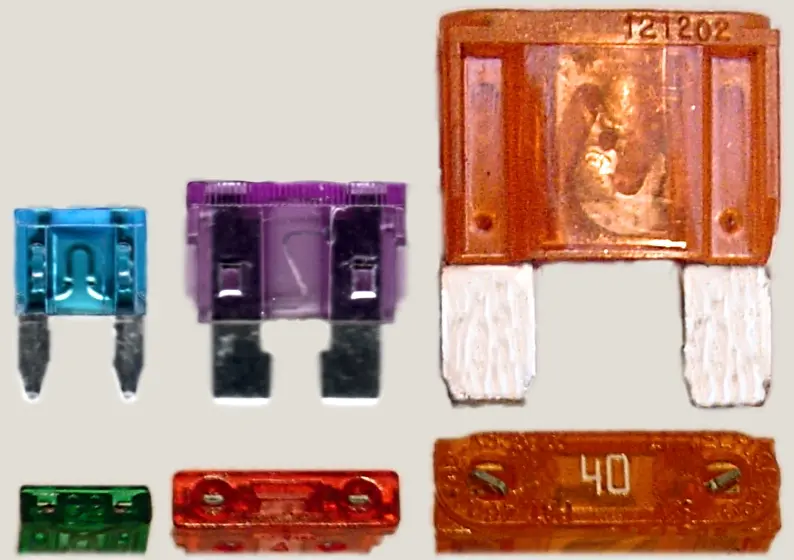

Los fusibles de cuchilla, también conocidos como fusibles de uña, son los más utilizados en automóviles. Estos fusibles tienen un cuerpo de plástico aislante y dos conectores metálicos que encajan en los contactos. Existen cuatro formatos diferentes de fusibles de cuchilla: mini, mini de perfil bajo, normal y maxi. Cada formato tiene dimensiones y amperajes disponibles específicos, lo que permite adaptarse a diferentes necesidades.
Los fusibles de cuchilla pueden alojarse en bloques de fusibles, alojamientos de fusibles en línea o encajados en piezas especialmente diseñadas para este propósito.
A continuación, se muestra una tabla con los diferentes tamaños y amperajes disponibles para los fusibles de cuchilla:
| Tipo | Dimensiones (L x An x Al) | Amperajes disponibles |
|---|---|---|
| Mini | 9 x 6 x 13 mm | 2A, 3A, 4A, 5A, 5A, 10A, 15A, 20A, 25A, 30A |
| Mini Perfil Bajo | 9 x 81 x 73 mm | 2A, 3A, 4A, 5A, 5A, 10A, 15A, 20A, 25A, 30A |
| Normal | 11 x 1 x 15 mm | 1A, 2A, 3A, 4A, 5A, 5A, 10A, 15A, 20A, 25A, 30A, 35A, 40A |
| Maxi | 22 x 5 x 33 mm | 20A, 30A, 40A, 50A, 60A, 70A, 80A, 100A |
Es importante destacar que los fusibles de cuchilla pueden ser reemplazados por disyuntores diseñados para adaptarse a los soportes de fusibles, pero estos solo protegen contra sobrecargas.
Código de color
Los fusibles de cuchilla y algunos otros tipos utilizan un sistema de colores estandarizado para identificar su amperaje. A continuación, se muestra el código de color para los fusibles de cuchilla:
Protector de pantalla de cerámica vs vidrio templado: ¿cuál elegir?- Negro: 1A
- Gris: 2A
- Violeta: 3A
- Rosa: 4A
- Naranja: 5A
- Marrón: 5A
- Rojo: 10A
- Azul: 15A
- Amarillo: 20A
- Transparente: 25A
- Verde: 30A
- Verde azulado: 35A
- Ámbar: 40A
Para los fusibles maxi, se utiliza un código de color diferente:
- Amarillo: 20A
- Gris: 25A
- Verde: 30A
- Marrón: 35A
- Naranja: 40A
- Rojo: 50A
- Azul: 60A
- Beige: 70A
- Transparente: 80A
- Púrpura: 100A
Tipo Bosch
Los fusibles de tipo Bosch, también conocidos como fusibles torpedo, se utilizan principalmente en coches antiguos de fabricación europea. Estos fusibles tienen dimensiones de 6x25 mm y terminales cónicos. Al igual que los fusibles de cuchilla, los fusibles tipo Bosch utilizan el código de color para identificar su amperaje.
Tipo Lucas
Los fusibles de tipo Lucas son utilizados en automóviles antiguos de fabricación británica. Tienen una longitud que varía entre 1 y 1,25 pulgadas, con terminales cónicos. Estos fusibles también siguen un esquema de colores para identificar su capacidad de corriente.
Fusibles SAE de cristal
Los automóviles fabricados hasta 1981 en Norteamérica utilizan fusibles de cristal con una clasificación de 32 voltios y amperajes que van desde 4 hasta 30. Estos fusibles siguen las normas establecidas por la Society of Automotive Engineers (SAE) y tienen dimensiones estándar de 1/4 de pulgada de diámetro. La longitud de estos fusibles varía según su amperaje.
Fusibles limitadores
Los fusibles limitadores son utilizados en situaciones donde se requiere una protección para corrientes superiores a 40 amperios. Estos fusibles suelen ser utilizados cerca de la batería o en vehículos eléctricos, como carretillas elevadoras. Debido a que su reemplazo requiere herramientas especiales, no se consideran componentes que el usuario final pueda mantener o reemplazar.
El fusible de vidrio es un componente esencial para garantizar la seguridad y protección de los circuitos eléctricos y electrónicos. Con su amplia variedad de tipos y amperajes, es posible encontrar el fusible adecuado para cada aplicación. Recuerda siempre utilizar fusibles de calidad y reemplazarlos cuando sea necesario para evitar daños en los equipos y garantizar un funcionamiento óptimo.
Consultas habituales
¿Cuál es la función principal de un fusible de vidrio?
La función principal de un fusible de vidrio es proteger los circuitos eléctricos y electrónicos de posibles sobrecargas y cortocircuitos.
¿Cuáles son los tipos más comunes de fusibles de vidrio?
Algunos de los tipos más comunes de fusibles de vidrio son los fusibles de automoción, fusibles de cuchilla o fusibles de uña, fusibles tipo Bosch, fusibles tipo Lucas, fusibles SAE de cristal y fusibles limitadores.
Ampolla de vidrio en enfermería: importancia y precauciones¿Cómo se identifica el amperaje de un fusible de vidrio?
El amperaje de un fusible de vidrio se identifica mediante un código de color, que varía según el tipo de fusible. Los fusibles de cuchilla utilizan un código de color específico, al igual que otros tipos de fusibles.
¿Se pueden reemplazar los fusibles de vidrio por disyuntores?
Sí, es posible reemplazar los fusibles de vidrio por disyuntores diseñados para adaptarse a los soportes de fusibles. Sin embargo, tener en cuenta que los disyuntores solo protegen contra sobrecargas y no ofrecen la misma protección precisa que un fusible.
