Cómo probar un cristal de cuarzo paso a paso

Hablaremos Sobre

Los cristales de cuarzo son componentes esenciales en la industria de la electrónica y la comunicación. Su función principal es generar señales de alta frecuencia con una gran estabilidad. Para asegurarse de que un cristal de cuarzo está funcionando correctamente, es necesario realizar algunas pruebas. En este artículo, te explicaremos cómo probar un cristal de cuarzo paso a paso.

¿Qué es un cristal de cuarzo?

Un cristal de cuarzo es un componente piezoeléctrico utilizado en osciladores y circuitos resonantes. Está compuesto por un cristal de cuarzo cortado en una forma específica, generalmente en forma de lámina o disco. Este cristal tiene la propiedad de vibrar mecánicamente cuando se le aplica una tensión eléctrica y, a su vez, genera una tensión eléctrica cuando se somete a una vibración mecánica. Esta propiedad se conoce como efecto piezoeléctrico.

Los cristales de cuarzo son ampliamente utilizados en dispositivos electrónicos como relojes, radios, teléfonos móviles y sistemas de comunicación. Su estabilidad y precisión en la generación de frecuencias los convierten en una opción ideal para aplicaciones que requieren señales de alta frecuencia.

Pruebas para verificar un cristal de cuarzo

A continuación, te mostramos los pasos para probar un cristal de cuarzo y asegurarte de que está funcionando correctamente:

Paso 1: Verificar la apariencia física

Antes de comenzar las pruebas eléctricas, es importante examinar visualmente el cristal de cuarzo. Verifica que no haya grietas, roturas o daños visibles en la superficie del cristal. También asegúrate de que los terminales estén limpios y en buen estado.

Paso 2: Medir la resistencia

La primera prueba eléctrica que debes realizar es medir la resistencia del cristal de cuarzo. Para hacerlo, conecta un multímetro en modo de medición de resistencia y coloca las puntas en los terminales del cristal. La resistencia debe ser alta, generalmente en el rango de megaohmios. Si la resistencia es muy baja o muestra un valor cercano a cero, es posible que el cristal esté dañado.

Paso 3: Medir la capacitancia

La siguiente prueba consiste en medir la capacitancia del cristal de cuarzo. Esto se realiza utilizando un medidor de capacitancia o un multímetro en modo de medición de capacitancia. Conecta las puntas del medidor a los terminales del cristal y verifica que la capacitancia sea la especificada por el fabricante. Si la capacitancia es demasiado alta o demasiado baja, puede indicar un problema en el cristal.

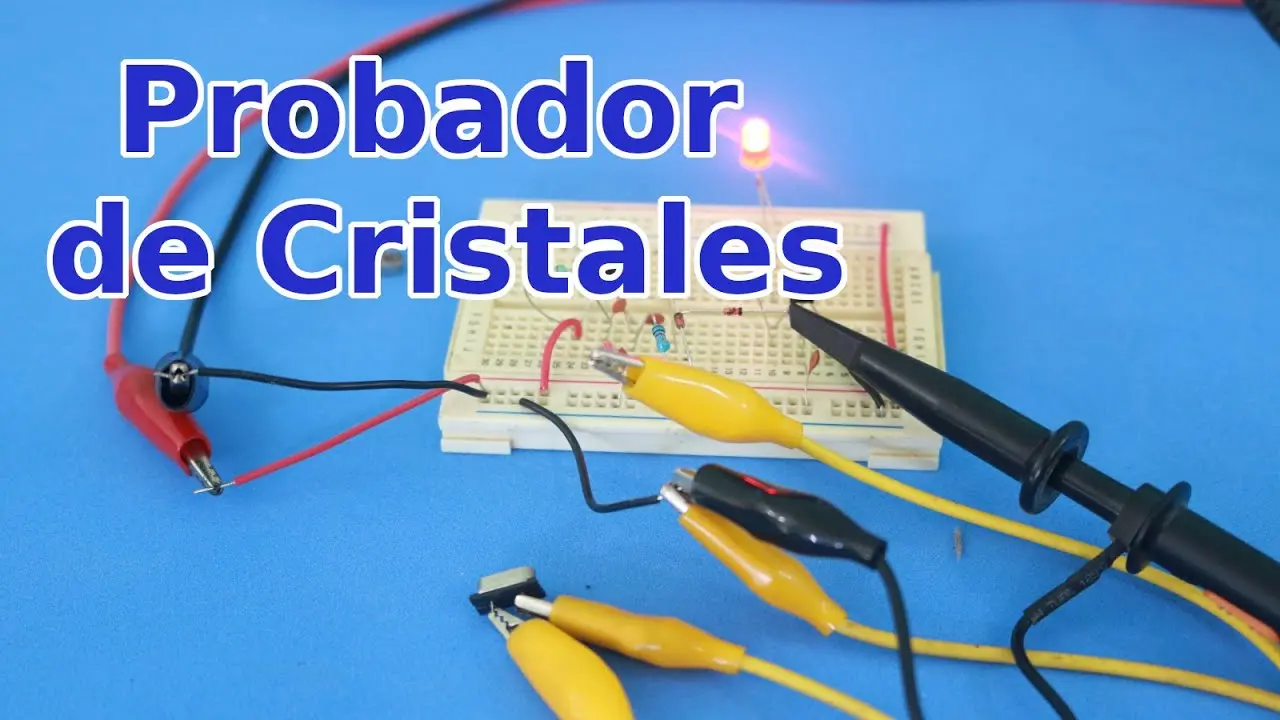

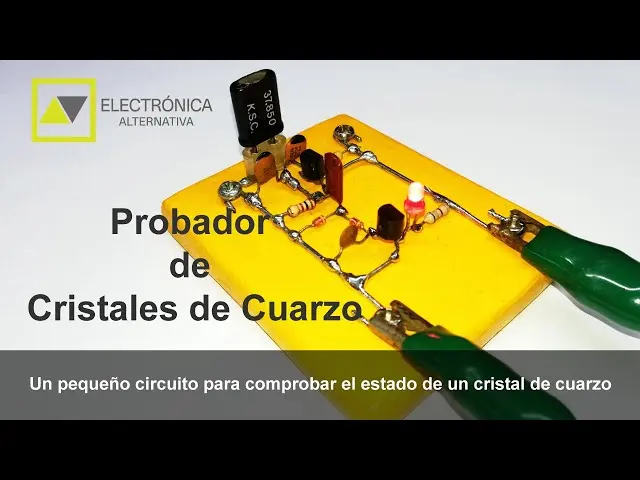

como probar un cristal de cuarzo - Cómo funciona el cristal de cuarzo

Niños índigo y cristal: Sus características y su impacto en la sociedad

Paso 4: Verificar la frecuencia de resonancia

La prueba más importante para un cristal de cuarzo es verificar su frecuencia de resonancia. Esto se puede hacer utilizando un osciloscopio y un generador de señales. Conecta el generador de señales a los terminales del cristal y ajusta la frecuencia de salida del generador de señales para que coincida con la frecuencia nominal del cristal. Luego, conecta el osciloscopio a los terminales del cristal y verifica que la forma de onda sea una onda sinusoidal estable y que la frecuencia medida sea la misma que la frecuencia nominal del cristal. Si la forma de onda es inestable o la frecuencia medida difiere significativamente de la frecuencia nominal, es posible que el cristal esté defectuoso.

Consultas habituales

  • ¿Qué causa la falla de un cristal de cuarzo?
  • Las fallas en los cristales de cuarzo pueden ser causadas por factores como el envejecimiento, la contaminación, el estrés mecánico o la manipulación incorrecta. También pueden ocurrir debido a la exposición a condiciones ambientales extremas, como altas temperaturas o cambios bruscos de temperatura.

  • ¿Cómo puedo prolongar la vida útil de un cristal de cuarzo?
  • Para prolongar la vida útil de un cristal de cuarzo, es recomendable evitar someterlo a condiciones ambientales extremas y protegerlo de la humedad y la contaminación. Además, es importante manipularlo con cuidado y evitar aplicarle tensiones o fuerzas excesivas.

  • ¿Cuál es la precisión de un cristal de cuarzo?
  • La precisión de un cristal de cuarzo se expresa en términos de la desviación de la frecuencia nominal. Los cristales de cuarzo de alta calidad pueden tener una precisión de hasta ±10 ppm (partes por millón), lo que significa que la frecuencia generada puede desviarse un máximo del 0.001% de la frecuencia nominal.

Probar un cristal de cuarzo es esencial para garantizar su correcto funcionamiento en circuitos y dispositivos electrónicos. Siguiendo los pasos mencionados anteriormente, podrás verificar la resistencia, la capacitancia y la frecuencia de resonancia de un cristal de cuarzo. Si encuentras alguna anomalía en las pruebas, es recomendable reemplazar el cristal por uno nuevo para asegurar un rendimiento óptimo.
