Cómo medir un cristal oscilador con osciloscopio

Hablaremos Sobre

Los cristales osciladores son componentes esenciales en muchos dispositivos electrónicos, como relojes, computadoras y equipos de comunicación. Estos cristales generan una señal eléctrica de frecuencia constante, lo que permite el funcionamiento adecuado de estos dispositivos.

¿Qué es un osciloscopio?

Antes de adentrarnos en cómo medir un cristal oscilador con un osciloscopio, es importante entender qué es un osciloscopio. Un osciloscopio es un instrumento de medición electrónico que se utiliza para visualizar y analizar señales eléctricas. Permite observar la forma de onda de una señal, su amplitud, frecuencia y otros parámetros importantes.

El osciloscopio consta de una pantalla, una sonda de medición y una interfaz de usuario que permite ajustar diferentes configuraciones. Es una herramienta fundamental para los ingenieros y técnicos que trabajan con electrónica.

Medición de la frecuencia de un cristal oscilador

La frecuencia de un cristal oscilador es un parámetro crucial que determina su funcionamiento. Medir esta frecuencia con un osciloscopio es un proceso relativamente sencillo. A continuación, se detallan los pasos a seguir:

Paso 1: Conexión del osciloscopio

Para comenzar, debemos conectar el osciloscopio al cristal oscilador. Esto se logra conectando la sonda de medición a los terminales del cristal. Asegúrese de que la conexión sea firme y segura.

Paso 2: Configuración del osciloscopio

Una vez que el osciloscopio está conectado, debemos configurar sus ajustes para medir la frecuencia del cristal. Para ello, siga estos pasos:

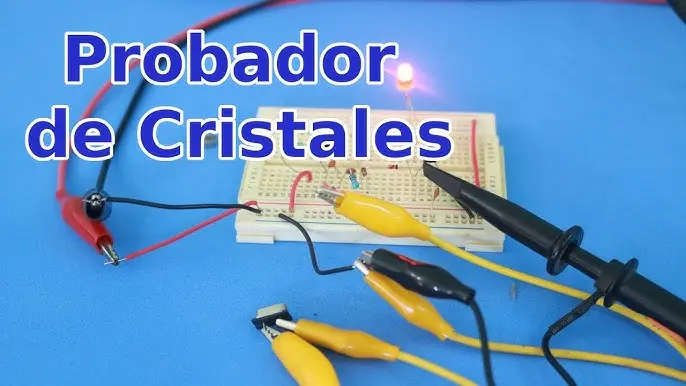

como medir un cristal oscilador con osciloscopio - Cómo medir la frecuencia de un oscilador

  • Ajuste el acoplamiento a ac . Esto permitirá que solo se muestren las componentes de frecuencia de la señal.
  • Establezca la escala de tiempo adecuada para poder visualizar la forma de onda completa del cristal.
  • Ajuste la escala vertical para que la forma de onda sea claramente visible en la pantalla.

Paso 3: Medición de la frecuencia

Una vez que el osciloscopio está configurado, podemos proceder a medir la frecuencia del cristal oscilador. Para ello, siga estos pasos:

Niños índigo y cristal: Sus características y su impacto en la sociedad
  • Seleccione una de las opciones de medición de frecuencia en el osciloscopio.
  • Coloque la sonda de medición en el terminal de salida del cristal.
  • Observe la pantalla del osciloscopio y registre la frecuencia mostrada.

¡Y eso es todo! Ahora ha medido con éxito la frecuencia de un cristal oscilador utilizando un osciloscopio. Recuerde que es importante seguir los pasos de configuración adecuados y asegurarse de tener una conexión estable.

Consultas habituales

¿Por qué es importante medir la frecuencia de un cristal oscilador?

La frecuencia de un cristal oscilador es crucial porque determina el ritmo al que funcionan los dispositivos electrónicos. Si la frecuencia no es la correcta, los dispositivos pueden presentar problemas de sincronización y funcionamiento incorrecto.

¿Qué ocurre si la frecuencia del cristal oscilador no es la esperada?

Si la frecuencia del cristal oscilador no es la esperada, puede indicar un problema en el propio cristal o en el circuito asociado. En estos casos, es importante revisar las conexiones y realizar pruebas adicionales para identificar la causa del problema.

¿Existen osciloscopios especiales para medir cristales osciladores?

No necesariamente. La mayoría de los osciloscopios convencionales tienen las funciones necesarias para medir la frecuencia de los cristales osciladores. Sin embargo, en aplicaciones más especializadas, pueden utilizarse osciloscopios con características específicas para esta tarea.

La medición de la frecuencia de un cristal oscilador con un osciloscopio es un proceso importante para garantizar el correcto funcionamiento de los dispositivos electrónicos. Siguiendo los pasos adecuados de configuración y conexión, es posible obtener mediciones precisas y confiables. Recuerde siempre verificar las conexiones y realizar pruebas adicionales si la frecuencia no es la esperada. ¡Ahora está preparado para medir un cristal oscilador con un osciloscopio!
